Cara Download Diagram / Skema :
Apabila Anda memerlukan Diagram / Skema pemasangan Modbo 5.0 ini, dan berniat untuk Download, silahkan di Klik kanan aja pada Gambar Diagram tersebut, pilih Save As ..! dan jika anda tidak berminat untuk download, silahkan dilihat aja, dan tolong diisi Buku Tamu yang sudah disediakan ....! Terima Kasih...!
Diagram / Skema Modbo 5.0 untuk SCPH 90006 GH-072-42
Catatan : Jika Ps2 nya hanya untuk Hardisk/Flashdisk , Cukup pasang huruf M,N,O,P,Q,T,U,V,W,R, CX, 3.3V, RST, dan GND . Apabila Optik Ingin tetap difungsikan, maka semua Huruf harus dipasang. Trims..!

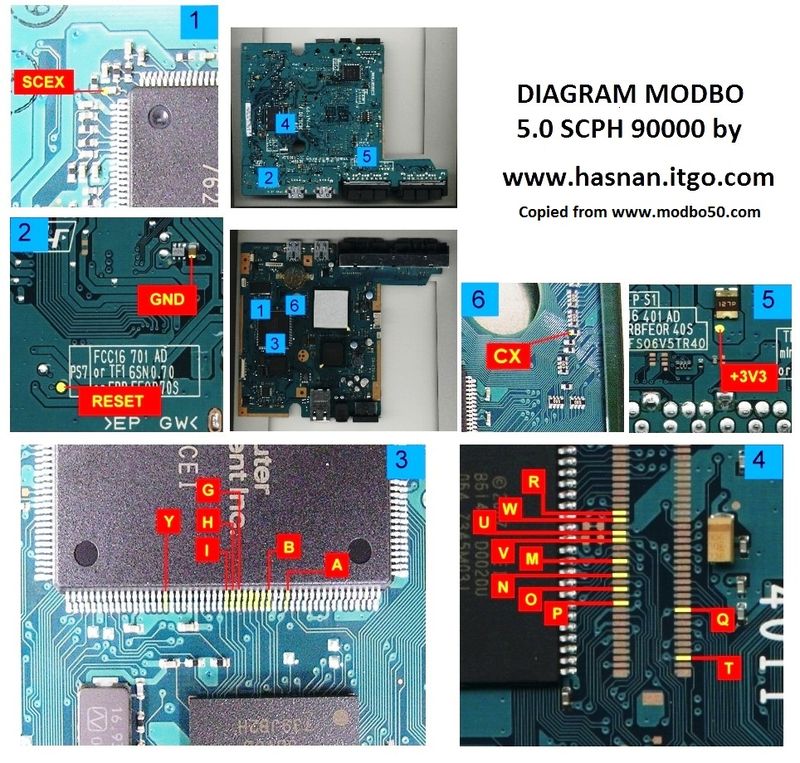

Diagram Modbo 5.0 untuk SCPH 90000

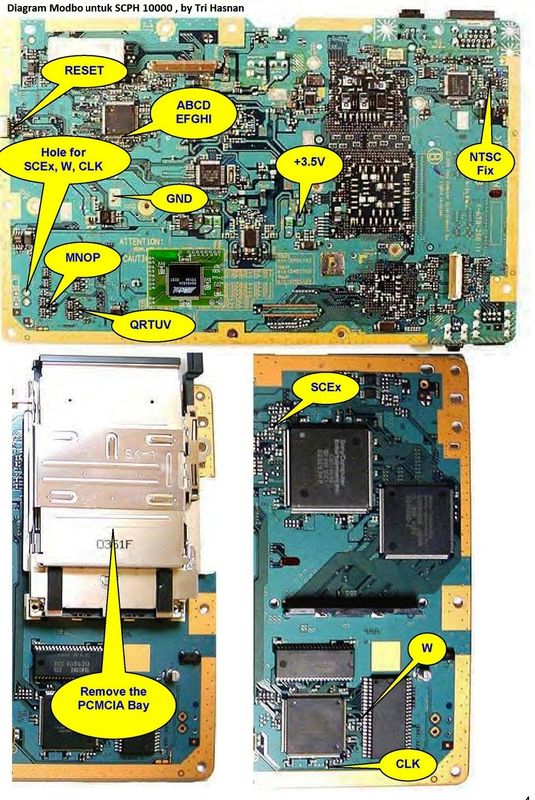

Diagram Modbo untuk SCPH 10000
